Федеральная служба по интеллектуальной собственности (Роспатент) зарегистрировала патент на промышленный образец «Универсальный гидравлический стенд», разработанный в Нижегородском государственном техническом университете им. Р.Е. Алексеева.

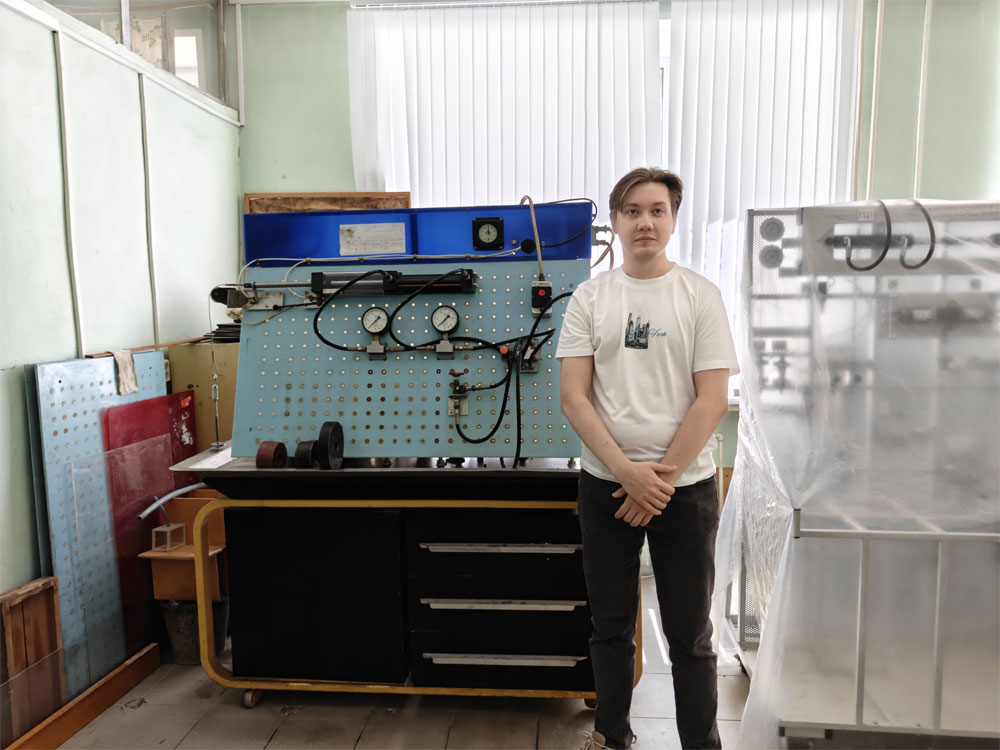

Авторами промышленного образца выступили Артём Шутов, Александр Филинских и Ярослав Степанов. Патентообладателем является университет.
Универсальный гидравлический стенд — это учебно-лабораторное оборудование, позволяющее моделировать работу гидравлических систем. Установка ориентирована на дисциплины гидравлического цикла для бакалавров, специалистов и магистров технических вузов.
Слово «универсальный» в названии отражает ключевую конструктивную особенность: стенд предназначен для проведения нескольких типовых лабораторных работ на одной установке — без необходимости задействовать отдельное оборудование для каждого эксперимента. В частности, на стенде проводятся работы по изучению объёмного гидропривода с дроссельным регулированием и снятию его характеристик.

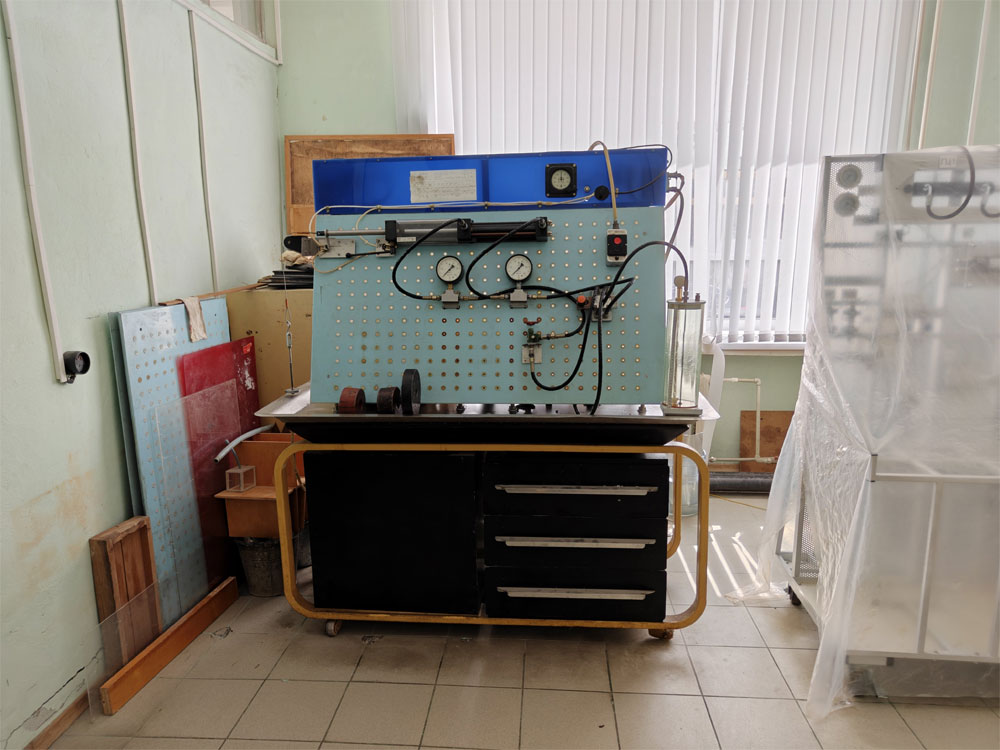

Стенд включает несущую раму с монтажной панелью для гидросхем и тумбы с ящиками для аппаратуры. Основные узлы: две гидростанции, позволяющие собирать различные конфигурации, гидропневмоаккумулятор, асинхронный электродвигатель мощностью 1,1 кВт, масляный и мерный баки. На панели размещён набор измерительных приборов (электросекундомер, манометры) и регулирующей аппаратуры: гидрораспределитель, дроссели, фильтры, насос пластинчатого типа.
Такая компоновка позволяет моделировать базовые гидравлические процессы: изменение давления, управление потоками, работу клапанов и насосов. Использование регулируемых дросселей даёт возможность изучать влияние дросселирования на расход и давление рабочей жидкости, а также на скорость и силу движения поршня гидроцилиндра. Гидропневмоаккумулятор позволяет исследовать динамику накопления и высвобождения энергии в системе.
Патент на промышленный образец юридически защищает уникальный дизайн, эргономику и пространственную компоновку изделия. Новизна разработки заключается в оригинальном и интуитивно понятном расположении ключевых элементов — двух гидростанций, гидропневмоаккумулятора, монтажной панели и контрольно-измерительной аппаратуры. Решение оптимизирует рабочее пространство студента и не имеет аналогов среди зарегистрированных промышленных образцов.
Главные отличия разработки ученых НГТУ от типовых лабораторных стендов по гидравлике, представленных на рынке, — заложенная архитектура универсальности и наличие полнофункционального цифрового двойника, разработанного параллельно с физическим стендом.
Коммерческие аналоги зачастую имеют жёсткую конфигурацию под узкий набор задач и высокую стоимость эксплуатации. Разработанный комплекс позволяет собирать различные схемы на одной платформе. Полнофункциональный VR-аналог — интерактивная виртуальная среда для безопасной и наглядной симуляции гидравлических процессов - решает ряд эксплуатационных ограничений физической установки: позволяет работать целой группе студентов параллельно, исключает износ реальных узлов из-за ошибок пользователей и сводит к нулю затраты на расходные материалы и техническое обслуживание.
Физический стенд уже внедрён и активно применяется на кафедрах НГТУ им. Р.Е. Алексеева для проведения лабораторных работ. VR-аналог, который представляет собой полностью завершённый цифровой продукт, также готов к интеграции в образовательную программу. 3D-модель виртуального стенда прошла официальную регистрацию как объект интеллектуальной собственности.
Помимо данной разработки, команда ученых Нижегородского государственного технического университета ведёт работу над другими виртуальными стендами, в числе которых комбинированный лабораторный стенд по гидравлике и гидромашинам, а также стенд естественной циркуляции.
Патент на промышленный образец «Универсальный гидравлический стенд» № 152983 внесён в Государственный реестр промышленных образцов Российской Федерации 18 мая 2026 года. Срок действия исключительного права — до 5 июня 2030 года.
